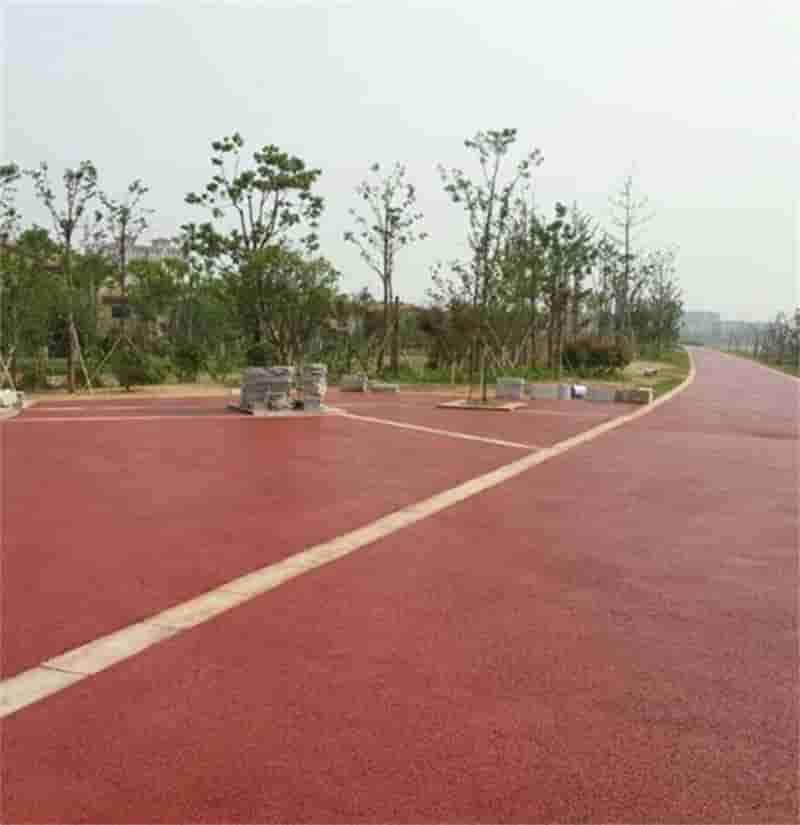

四川透水混凝土主要是由豆石和半石等标石、高标号水泥、凝胶增强剂、乳化反响剂、上色颜料、稳定剂及浸透固化保护剂及水等材料一起构成。

四川透水混凝土的分类目前，用于道路和空中的透水混凝土主要有三品种型：
   （1）水泥透水混凝土。它以较高强度的硅酸盐水泥为胶凝资料、采用粗骨料、不用或少用细骨料配制的无砂、多孔混凝土。这种混凝土普通采取较高标号的水泥，骨灰比为3.0～4.0，水灰比为0.3～0.35。混凝土拌和物较干硬，压力成型后构成具有连通孔隙的混凝土。硬化混凝土的内部含有15%～25%的孔隙，表观密度低于普通混凝土，通常为1700～2200kg/m3。抗压强度15～3.5MPa，抗折强度3～5MPa，透水系数为(1～15 ) mm/s的范围。这种混凝土本钱低、制造简单，适用于量大的道路铺装，同时耐久性好。但因为孔隙较多，改进和提高强度、耐磨性、抗冻性是技术难点。
   （2）高分子透水混凝土。采用单一粒级的骨料，以沥青或高分子树脂为胶结材的透水混凝土。与前者相比，它具有强度高，本钱高的特性。同时由十有机胶凝资料耐候性差，在大气环境的作用下容易老化，且具有温度敏理性，当温度升高时，容易软化流淌，使透水性遭到影响。
  （3）烧结透水制品。以粒状的瓷砖、长石、高岭土、粘土等矿物和浆体拌和，压制成胚体，经高温烧结而成。具有多孔结构。该类透水性资料强度高、耐磨性好、耐久性好。但烧结过程需求耗费能量，本钱高，运用于用量较小的空中部位。

以上就是四川透水混凝土小编带来的全部的内容了，希望对你有帮助。
